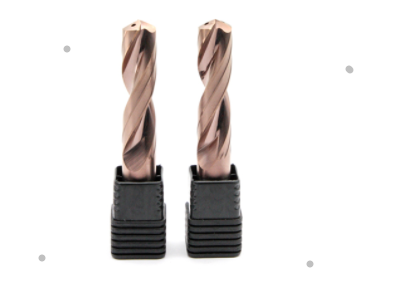

أدوات قطع مخصصة، قاطع تفريز طرفيهي نوع من قواطع التفريز تُستخدم بكثرة في آلات CNC. تتميز قواطع التفريز الطرفية المُخصصة بوجود أدوات قطع على كلٍ من السطح الأسطواني والوجه النهائي، مما يسمح بالقطع المتزامن أو المنفصل. تُستخدم بشكل أساسي في عمليات التفريز المسطح، وتفريز الأخاديد، وتفريز الأسطح المتدرجة، وتفريز الأشكال.

الأنواع الرئيسية لأدوات القطع المخصصة، قواطع الطحن الطرفية.

1- قاطع تفريز ذو ساق مستقيمة

2- قاطع تفريز ذو ساق مدببة من نوع مورس

3- قاطع تفريز طرفي من نوع الكم

4- قاطع تفريز متكامل من الكربيد

5- قاطع تفريز ذو ساق مستقيمة بأسنان حلزونية من الكربيد

6- قواطع طرفية حلزونية الأسنان من الكربيد ذات ساق مدببة مورس

7- قاطع طحن ذو أسنان حلزونية من الكربيد ذو ساق مدببة

رقم حافة قاطع الطحن النهائي المستخدم بشكل شائع في أدوات القطع المخصصة.

عدد الشفرات	الشفرة الثانية	ثلاثي الحواف	أربع شفرات
نسبة المقطع العرضي	54%	56%	60%
المزايا	مساحة كبيرة لحفظ الرقائق تفريغ سهل للرقائق	إزالة الرقائق بسهولة تشطيب سطح جيد	صلابة جيدة تشطيب سطح جيد
العيوب	ضعف الصلابة	يصعب تحديد القطر الخارجي	تفريغ ضعيف للرقاقة
يستخدم	1. عملية قطع الأخاديد 2. التشغيل الجانبي 3. معالجة الثقوب	1. عملية قطع الأخاديد 2. التشغيل الجانبي 3. القطع الثقيل 4. الانتهاء	1. معالجة الأخاديد الضحلة 2. التشغيل الجانبي 3. التشطيب

ملاحظات حول استخدام أداة القطع المخصصة ذات الطرف القاطع.

تُجرى معظم عمليات تصنيع أدوات القطع المخصصة باستخدام قواطع الطحن الطرفية في مجموعة تثبيت زنبركية، والتي تكون في وضعية ناتئة عند الاستخدام. أثناء عملية الطحن، قد تبرز قواطع الطحن الطرفية تدريجيًا من حامل الأداة، أو حتى تسقط تمامًا، مما يؤدي إلى تلف قطعة العمل. ويعود السبب في ذلك عادةً إلى وجود طبقة زيتية بين الفتحة الداخلية لحامل الأداة والقطر الخارجي لساق قاطع الطحن الطرفي، مما ينتج عنه قوة تثبيت غير كافية.

عادةً ما تُطلى قواطع التفريز الطرفية المُخصصة بزيت مانع للصدأ. عند استخدام زيت قطع غير قابل للذوبان، تتشكل طبقة رقيقة من الزيت على تجويف حامل الأداة. وعندما تتراكم هذه الطبقة على ساق القاطع وحامل الأداة، يصعب تثبيتها بإحكام، مما قد يؤدي إلى انفصال القاطع أثناء عملية القطع. لذا، قبل تثبيت القاطع، يجب تنظيف ساق القاطع والفتحة الداخلية لحامل الأداة بمحلول تنظيف وتجفيفهما جيدًا.

عندما يكون قطر قاطع الطحن المخصص كبيرًا، حتى لو كان الساق وحامل الأداة نظيفين، فقد تسقط الأداة، لذلك يجب عليك استخدام ساق بها شق مسطح وطريقة القفل الجانبي المقابلة.

قد تظهر مشكلة تثبيت قواطع التفريز الطرفية بعد استخدام أدوات القطع المخصصة، وهي مشكلة أخرى تتمثل في كسر منفذ حامل أداة التفريز الطرفية. والسبب عادةً هو استخدام حامل الأداة لفترة طويلة جدًا، مما يؤدي إلى تآكل منفذ حامل الأداة وتحوله إلى شكل مخروطي، وفي هذه الحالة يجب استبداله بحامل أداة جديد. لتحسين دقة شكل قطعة العمل: تحويل عملية التفريز من وضعية الطحن السفلي إلى وضعية الطحن العكسي؛ تقليل سماحية التشغيل؛ استبدال ظرف التثبيت أو الكوليت؛ تقليل بروز الأداة؛ زيادة سرعة القطع. لحل مشكلة عدم استقامة الزاوية: تقليل سماحية التشغيل؛ استبدال ظرف التثبيت أو الكوليت؛ تقليل بروز الأداة؛ زيادة سرعة القطع؛ تحويل قاطع التفريز الطرفي ذي الشفرتين إلى قاطع تفريز طرفي ذي أربع شفرات؛ تقليل معدل التغذية؛ فحص تآكل الأداة واستبدالها بأداة جديدة.

هذا ما شاركه aitefasi بخصوص استخدامأدوات قطع مخصصة، قاطع تفريز طرفيإذا كنت بحاجة إلى الانتباه إلى بعض الأمور، وترغب في معرفة المزيد من التفاصيل، فمرحباً بك في التواصل مع خدمة العملاء الاحترافية لمساعدتك في الإجابة على استفساراتك.
